垂直幹線用分岐付ケーブル
ビル・マンションにおいて、従来建築現場で行われていた垂直幹線ケーブルの計尺・切断、分岐接続、接続部の絶縁処理等の電気配線をあらかじめ工場加工した製品です。
幹線および分岐線ケーブルの接続は工場にて行い、接続部には樹脂モールド加工を施しており、安定した品質を確保しています。
特長
1. 現地作業の大幅省力化
幹線と分岐線の接続作業を事前に工場で製造されているため、現地での接続作業が少なくなり、施工時間の大幅短縮が可能です。
2. 取り扱い性の向上
お客様の物件に合わせた設計で製造することにより、布設工事をスムーズに行うことが可能です。
3. 品質の安定性
品質管理が行き届いた工場において、標準化された製造プロセスで製造されているため、安定した品質を確保できます。
4. 総工事費の大幅コストダウン
工事の省力化、工期の短縮化、資材管理項目の削減により、工事費用や人件費を削減し、トータルコストを抑制します。
仕様
スペック

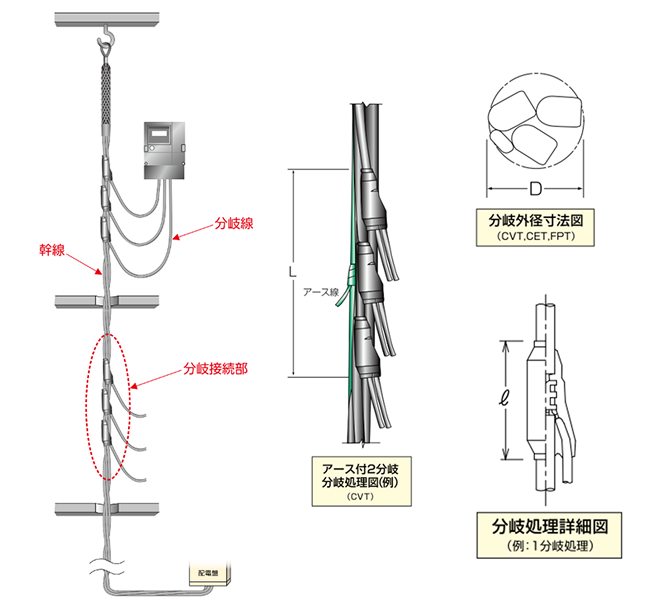

（一例） 各部の寸法表（１分岐）(mm)
|
幹線 |
分岐線 |
CVD・CED |
CVT・CET |
||||
|
ℓ |
D |
L |
ℓ |
D |
L |
||
|
60 |
5.5-14 |
95 |
60 |
225 |
78 |
55 |
240 |
|
22 |
95 |
65 |
225 |
78 |
55 |
240 |
|
|
38 |
105 |
70 |
235 |
705 |
75 |
365 |
|
|
60 |
105 |
75 |
235 |
705 |
90 |
365 |
|
|
100 |
5.5-14 |
95 |
60 |
225 |
83 |
65 |
260 |
|
22 |
95 |
65 |
225 |
83 |
65 |
260 |
|
|
38 |
105 |
70 |
235 |
105 |
80 |
365 |
|
|
60 |
105 |
75 |
235 |
105 |
95 |
365 |
|
|
100 |
115 |
85 |
245 |
115 |
100 |
375 |
|
（一例） 各部の寸法表（２分岐）(mm)
|
幹線 |
分岐線 |
CVD・CED |
CVT・CET |
||||
|
ℓ |
D |
L |
ℓ |
D |
L |
||
|
60 |
5.5-14 |
95 |
60 |
225 |
78 |
60 |
240 |
|
22 |
110 |
70 |
240 |
83 |
70 |
260 |
|
|
38-60 |
130 |
80 |
280 |
130 |
100 |
430 |
|
|
100 |
5.5-8 |
95 |
65 |
225 |
83 |
65 |
260 |
|
14 |
110 |
70 |
240 |
83 |
70 |
260 |
|
|
22 |
110 |
70 |
240 |
98 |
80 |
300 |
|
|
38-60 |
130 |
85 |
280 |
130 |
100 |
430 |
|
|
100 |
155 |
100 |
335 |
155 |
150 |
515 |
|
取り扱い方法
・ 幹線ケーブル・分岐線ケーブルの布設や固定の際、許容曲げ半径にご注意ください。
・ ドラムからケーブルを引き出す際は、幹線ケーブル又は、吊上げ治具を引っ張ってください。
・ ケーブルに過剰な張力を加えないでください。
・ 吊上げ後は、速やかにケーブル脱落防止措置（中間把持）を行ってください。
